Beispiele:

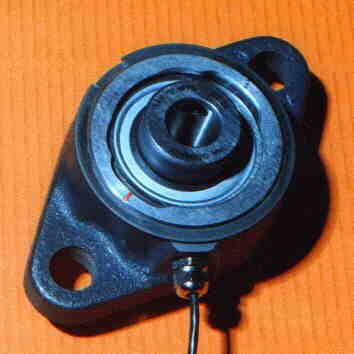

Meßlager: F2B2-Y-12-063-03 -Flanschbauweise -zwei Bohrungen -Wälzlager GAY (INA) -Wellenø = 12 mm -Fn = 63 N -Meßrichtung um  3x15° = 45° zum  Anschluß versetzt

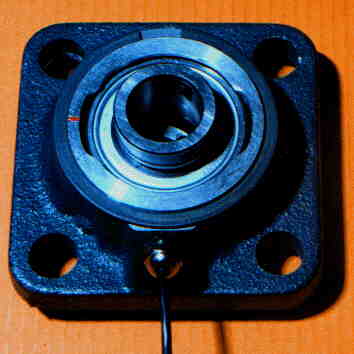

Meßlager: F4B2-Y-17-.63-06 -Flanschbauweise -4 Bohrungen -Wälzlager GAY (INA) -Wellenø = 17 mm -Fn = 0,63 kN -Meßrichtung um  6x15° = 90° zum  Anschluß versetzt

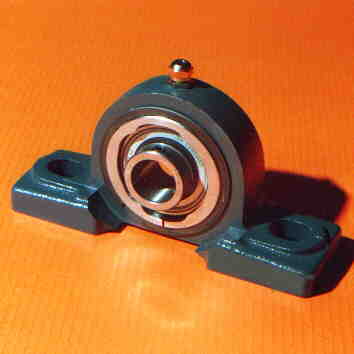

Meßlager: S2L2-Y-17-.40-12 -Stehlagerbauweise -2 Langlöcher -Wälzlager GAY (INA) -Wellenø = 17 mm -Fn = 0,4 kN -Meßrichtung um  12x15° = 180° zum  Anschluß versetzt

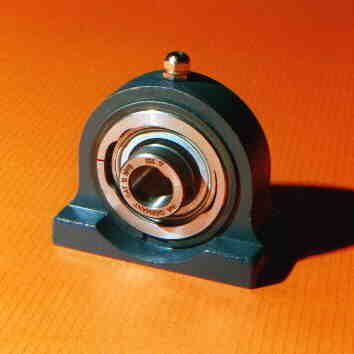

Meßlager: S2G4-Y-15-.25-18 -Stehlagerbauweise -2 Gewindebohrungen -Wälzlager GAY (INA) -Wellenø = 15 mm -Fn = 0,25 kN -Meßrichtung um  18x15° = 270° zum  Anschluß versetzt
